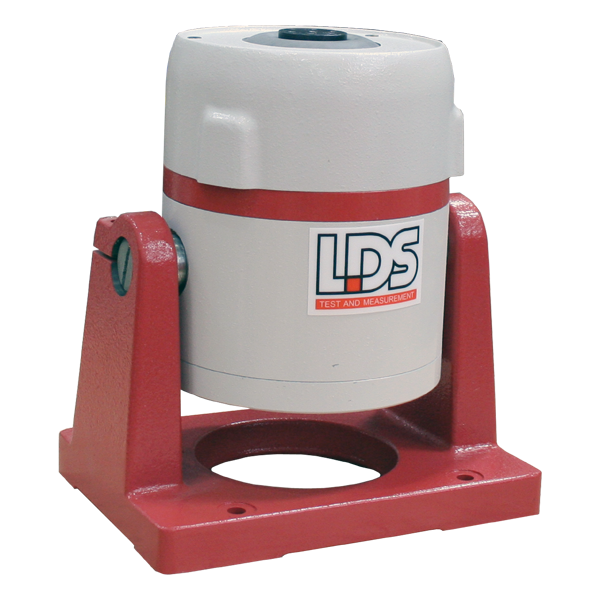

V406

V406
zoom Увеличить изображение

Решения для вибрационных испытаний компонентов, небольших узлов или для модального и структурного анализа.

  • Широкая полоса частот (от частоты пост. тока до 13 кГц) комбинируется с высокими пиковыми силами (сила при синусоидальной вибрации — 8,9-178 Н)
  • Легкая, высокоэффективная конструкция подвижной катушки.
  • Жесткая, но легкая система подвескиобеспечивает отличную поперечнуюжесткость и жесткость при кручении сминимальным воздействием наускорение системы.
  • Крепление на основании или на подвеске.
  • Система приводится в действие припомощи компактных, бесшумных,экономичных усилителей.
  • Совместим с контроллерами вибрации COMETUSB TM и LASERUSB TM компании LDS.

Применение в промышленности

  • Модальный и структурный анализ
  • Испытания электронных узлов
  • Лабораторные эксперименты
Модель вибратора V406/8 -PA 100E V406/8 -PA 500L
Сила при синусоидальной вибрации системы, пиковое значение
 — естественное охлаждение (Н)		 98 98
Сила при синусоидальной вибрации системы, пиковое значение — принудительное воздушное охлаждение (Н) 196 196
Максимальная сила при случайной вибрации вибратора, СКЗ (Н) 38 89
Максимальное ускорение при синусоидальной вибрации, пиковое значение (g n ) 50 100
Скорость при синусоидальной вибрации системы, пиковое значение (м/с)* 1,52 1,78
Перемещение (бесступенчатое), полный размах (мм) 14 17,6
Вес подвижного узла (кг) 0,2 0,2
Рабочий диапазон частот (Гц) 5-9,000 5-9,000
Модель V406/8
 — PA 100E		 V406/8
 — PA 500L
Система измерения
  МЕТРИЧЕСКАЯ АМЕРИКАНСКАЯ МЕТРИЧЕСКАЯ АМЕРИКАНСКАЯ
Диаметр подвижной катушки 38 мм 1,5 дюйма 38 мм 1,5 дюйма
Сила при синусоидальной вибрации системы, пиковое значение — естественное охлаждение 98 Н 22 фс 98 Н 22 фс
Сила при синусоидальной вибрации системы, пиковое значение — принудительное воздушное охлаждение 98 Н 22 фс 196 Н 44 фс
Сила при синусоидальной вибрации вибратора, пиковое значение — принудительное воздушное охлаждение* 196 Н 44 фс 196 Н 44 фс
Сила при случайной вибрации системы, СКЗ (ИСО5344) 38 Н 8,5 фс 89 Н 20 фс
Максимальная сила при случайной вибрации вибратора (СКЗ)* 89 Н 20 фс 89 Н 20 фс
Частота резонанса подвижной катушки 9 000 Гц 9 000 Гц 9 000 Гц 9 000 Гц
Рабочий диапазон частот 5-9 000 Гц 5-9 000 Гц 5-9 000 Гц 5-9 000 Гц
Эффективная масса подвижного элемента 0,200 кг 0,044 ф 0,200 кг 0,044 ф
Скорость при синусоидальной вибрации системы, пиковое значение 1,52 м/с 60 дюйм/с 1,78 м/с 60 дюйм/с
Скорость при синусоидальной вибрации вибратора, пиковое значение* 1,78 м/с 70 дюйм/с 1,78 м/с 70 дюйм/с
Максимальное ускорение при синусоидальной вибрации, пиковое значение 981 м/с2 100 gn 981 м/с2 100 gn
Мощность усилителя 0,147 кВА 0,147 кВА 0,147 кВА 0,147 кВА
Усилитель производства компании LDS PA 100E PA 100E PA 500L PA 500L
Продольная жесткость подвески 12,3 Н/мм 70 фс/дюйм 12,3 Н/мм 70 фс/дюйм
Продольная жесткость вспомогательной подвески 22,8 Н/мм 70 фс/дюйм 22,8 Н/мм 70 фс/дюйм
Перемещение (непрерывное) системы, полный размах 14,0 мм 0,55 дюйма 17,6 мм 0,69 дюйма
Перемещение (непрерывное) вибратора, полный размах* 17,6 мм 0,69 дюйма 17,6 мм 0,69 дюйма
Вес вибратора -возможна установка на подвеске 22,7 кг 50 ф 22,7 кг 50 ф
Расход охлаждающего воздуха 0,014 м3/с 30 фут3/м 0,014 м3/с 30 фут3/м
Вес вибратора, установленного на основании 14,1 кг 31 ф 14,1 кг 31 ф
Максимальная рабочая температуры окружающей среды
Вибратор:  30°C 86°F 30°C 86°F
Усилитель 35°C 95°F 30°C 86°F
Тепло, отводимое с воздухом
Вентилятор охлаждения вибратора — — 0,46 кВт 0,46 кВт
Усилитель 0,15 кВт 0,15 кВт 0,40 кВт 0,40 кВт
Электрические требования Усилитель
  0,27 кВА 0,27 кВА 1,5 кВАт 1,5 кВАт
Акустический шум на расстоянии 2 м**
Вибратор: 105 дБA 105 дБА 105 дБА† 105 дБА†
Усилитель бесшумный бесшумный 47 дБА 47 дБА
* Указаны параметры вибратора, которые могут быть достигнуты при помощи более мощного усилителя, а не того, который поставляется, как стандартный ** Максимальный уровень шума во время эксплуатации при полном осевом усилии, измеренный на расстоянии 2 м. † Включает охлаждающий вентилятор.
Схемы внутренней монтажной втулки подвижной катушки
Вибратор V101/2 V201/3 V406/8 V450/1 V455/6
Диаметр подвижной катушки (мм) — — 38 63.5 63.5
Центральная монтажная втулка 1 1 1 1 1
25,4 мм — — 6 — —
50 мм — — — 5 5
Опции
Модель вибратора V406/8
Варианты монтажных втулок M4
6/32” UNC (унифицированная крупная резьба)
8/32” UNC (унифицированная крупная резьба)
M5
10/32” UNF (унифицированная тонкая резьба)		 ●
□
●
□
○
Монтаж резиновой изоляции
Установка на основании  ●
Удерживающая подвеска  ○
Вспомогательная подвеска ○
Охлаждающий вентилятор ●
Обозначения ● стандарт ○ дополнительно — не имеется в наличии
Охлаждающие воздуходувки
Воздуходувка Вес (кг) Размер
A (мм)		 Размер
B (мм)		 Размер
C (мм)
V406/8 50 Гц 17 241 389 249
V406/8 60 Гц 15 241 365 249
Усилитель PA
Усилитель Вес (кг) Размер A (мм) Размер B (мм) Размер C (мм)
PA 25E 9 488 337 92
PA 100E 15 488 337 92
PA 500L  20 448 412 188
PA 1000L 35 482 505 188
